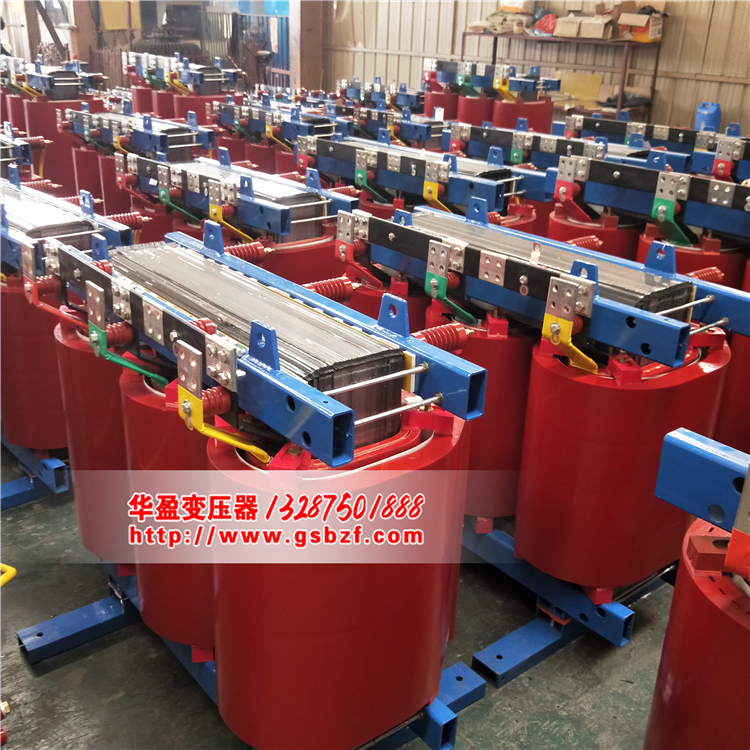

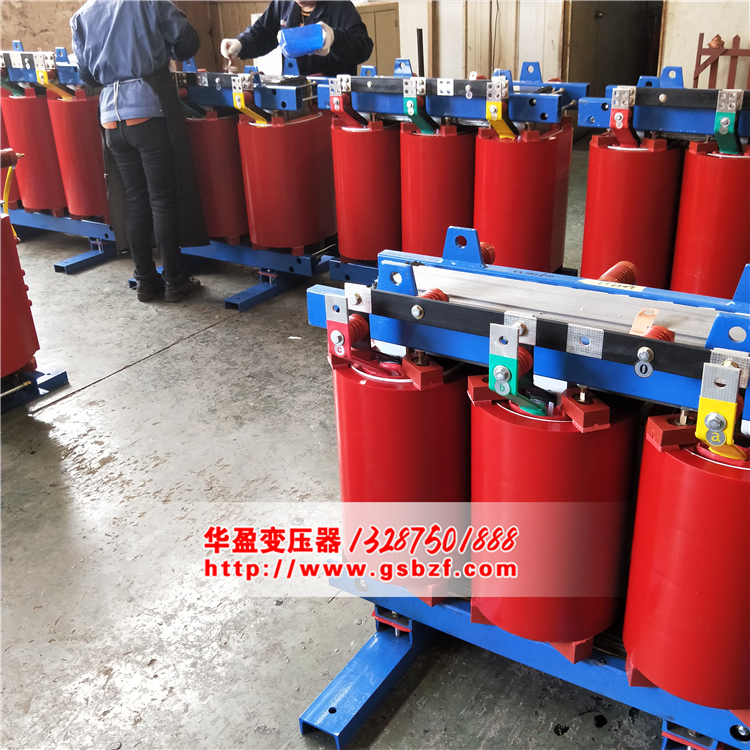

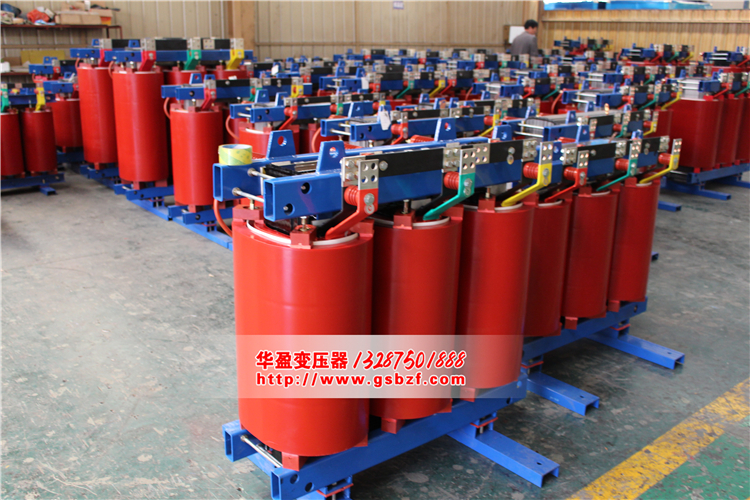

SCB10環氧樹脂干式變壓器結構及特點：
SCB10環氧樹脂干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。
產品特點：

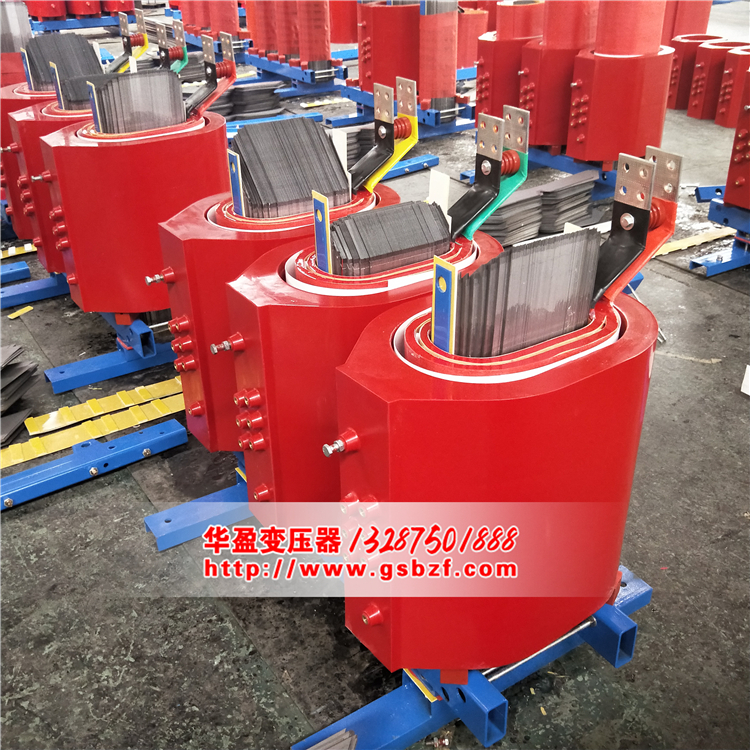

1.線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。
2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。
3.鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。
4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。
5.變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。
6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。
結構特點：
SCB10環氧樹脂干式變壓器鐵芯:鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。
SCB10環氧樹脂干式變壓器保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。
額定 容量(KVA)
電壓組合
聯接 組 標號
空載 損耗 (W)
負載 損耗 (W)
短路 阻抗 (%)
空載 電流 (%)
重量
外形尺寸
軌距 縱向*橫向
高壓 (KV)
分接 (%)
低壓 (KV)
器身重
油重
總重
長*寬*高
30
6 6.3 10 10.5 11
±5% 或 ±2*2.5
0.4
Yyn0 或 Dyn11
100
600/630
4.0
0.8
155
85
335
790*430*900
400*400
50
130
870/910
0.75
255
97
415
810*550*940
450*400
63
140
1040/1090
0.7
320
100
485
810*560*950
450*400
80
180
1250/1310
0.7
340
110
530
825*550*980
450*400
100
200
1500/1580
0.65
370
125
580
840*550*1120
450*400
125
240
1800/1890
0.65
430
135
670
870*570*1130
550*400
160
280
2200/2310
0.6
500
155
780
880*630*1170
550*550
200
340
2600/2730
0.55
590
185
920
940*640*1200
550*500
250
400
3050/3200
0.5
680
190
1030
1070*640*1260
650*550
315
480
3650/3830
0.45
805
225
1220
1180*710*1280
650*550
400
570
4300/4520
0.4
950
255
1420
1250*800*1300
750*550
500
670
5150/5410
0.4
1130
295
1675
1360*870*1330
750*660
630
810
6200
4.5
0.4
1250
360
2030
1440*890*1410
750*660
800
980
7500
0.35
1650
420
2470
1550*890*1480
850*660
1000
1150
10300
0.3
1730
480
2790
1600*980*1570
850*820
1250
1360
12000
0.27
2000
550
3200
1690*1080*1630
850*820
1600
1640
14500
0.25
2510
625
3790
1760*1120*1730
900*820
2000
2100
17100
0.25
3120
840
5180
2150*1200*1950
900*820
2500
2500
23200
0.23
3720
980
5950
2160*1220*1970
950*820
SCB10環氧樹脂干式變壓器執行標準：
GB1094.11-2007 干式電力變壓器
GB/T10228-2008 干式電力變壓器技術參數和要求
GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
JB/T10008-2004 6~500KV級變壓器聲級
JB/T56009-1998 干式電力變壓器產品質量分等
